蔡司三坐标在消费类电子行业的解决方案

蔡司三坐标在摄像头基本组成部件解决方案主要涉及到接触式三维测量和光学式三维测量。
摄像头基本模组结构主要包括：镜头、音圈马达、红外滤光片、图像传感器以及连接器与柔性线路板。对于镜头里面的模板和模芯的解决方案：

客户要求：

• 高精度工件公差要求< 0.001mm.
• 微小台阶的宽度<< 0.3mm.
• 测量结果的超高稳定性与重复性
• 关注微小台阶的高度，直径与圆度.

蔡司三坐标解决方案：
超高精度三坐标 ZEISS XENOS
行程：900*1500*700.

优势：

• 设备具有超高精度与重复性.
• 使用客户模具现场测量时，测量结果的重复性 << 100nm.
• 超大的量程覆盖大至大的工件尺寸，可以保证测量多个工件提升效率
• 创新的机械设计,优化的动态特性、重量比及重复性

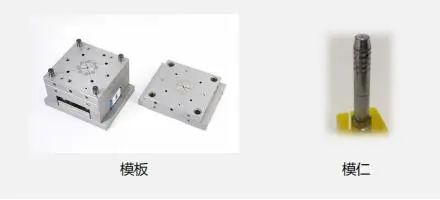

• 高承重，支持更大的工件重量。对于模具应用-模板与模仁的解决方案：

客户要求：
•高精度工件公差要求< 0.003mm.
•微小台阶的宽度<< 0.3mm.
•测量结果的超高稳定性与重复性
•关注微小台阶的高度，直径与圆度.

蔡司三坐标解决方案：
计量型三坐标 ZEISS PRISMO ultra
行程大小：700*1000*500.

优势：
•设备具有超高精度与重复性.
•使用客户模具现场测量时，测量结果的重复性 << 150nm.
•当测试精度需求略微低些时，相较于XENOS性价比高对于镜头模块-镜头的解决方案：

客户要求：
•每天大批量测量需求
•测量结果的高稳定性与重复性
•关注微小台阶的高度，直径与圆度
•成本性价比

蔡司三坐标解决方案：
ZEISS MICURA
行程：500*500*500、500*700*500.

优势：
•超高精度的机器确保测试结果具备高重复性与稳定性
•使用客户黑料现场测量时，测量结果的重复性 << 300nm
•相较于PRISMO ultra and XENOS具有较高的成本性价比
•标配小测针直径 << 0.3mm
•软件自带auto run功能 极大提升测量效率
