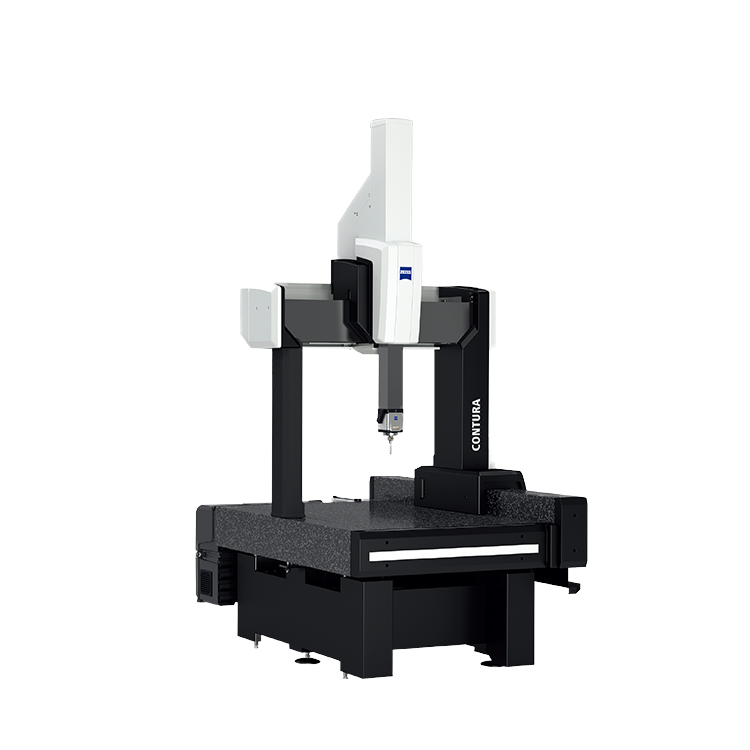

如何正确安装蔡司三坐标测量仪,确保蔡司三坐标测量仪的安装质量和性能符合产品设计要求,请参考以下安装步骤:
1. 检查安装现场的电源、气源、震源、安装位置、通道是否齐备。
3. 将坐标仪和底座一起移动到机器安装位置,拆下固定机器的包装支架。
4. 连接底座的电源和气源管路,接通电源和气源。
5. 蔡司三坐标测量仪在正常工作压力下,对X轴、Y轴、Z轴三轴空气轴承进行性能测试。
6. 检查并调整坐标仪的X轴、Y轴、Z轴三轴传动皮带和皮带张力。
7. 检查调整蔡司三坐标测量仪的X轴、Y轴、Z轴三轴读数头和光栅尺
8. 安装坐标仪表盖
9. 再次检查并调整驱动系统
10. 连接到计算机进行测试
1. 制定测试计划。第一件事是检查零件图,了解测量要求和方法,计划检验计划或调出检验程序
2. 注意操作规则。在吊运和放置被测零件的过程中,必须特别注意遵守起重机的安全操作规程,保护测量机和零件不受损坏。零件应放置在便于检查和阿贝误差最小的位置,并应牢固固定。
3. 安装探头和附件。根据测量计划安装探头和探头附件。按下“紧急停止”按钮后再继续,小心轻拿轻放,并使用适当的力量。更换后试运行期间,注意测试探头保护功能是否正常。
4. 注意操作。测量过程中,操作人员必须集中精力,第一次运行程序时注意放慢速度,确认编程正确后再使用正常速度。
5. 意外情况。三坐标测量机使用过程中,如发现有异常噪音或异味,应立即按下“急停”按钮,切断电源,保护现场。寻求专业维修人员进行维修或直接打电话给经销商。不要自行拆卸。
6. 存档。检测完成后,测量程序、程序运行参数、探头配置和其他说明将被存档。
7. 清洁。拆卸(更换)部件并清洁台面
8. 使用后的清洗。蔡司三坐标测量机使用后需要进行适当的清洁,后期的保养也是非常重要的。
