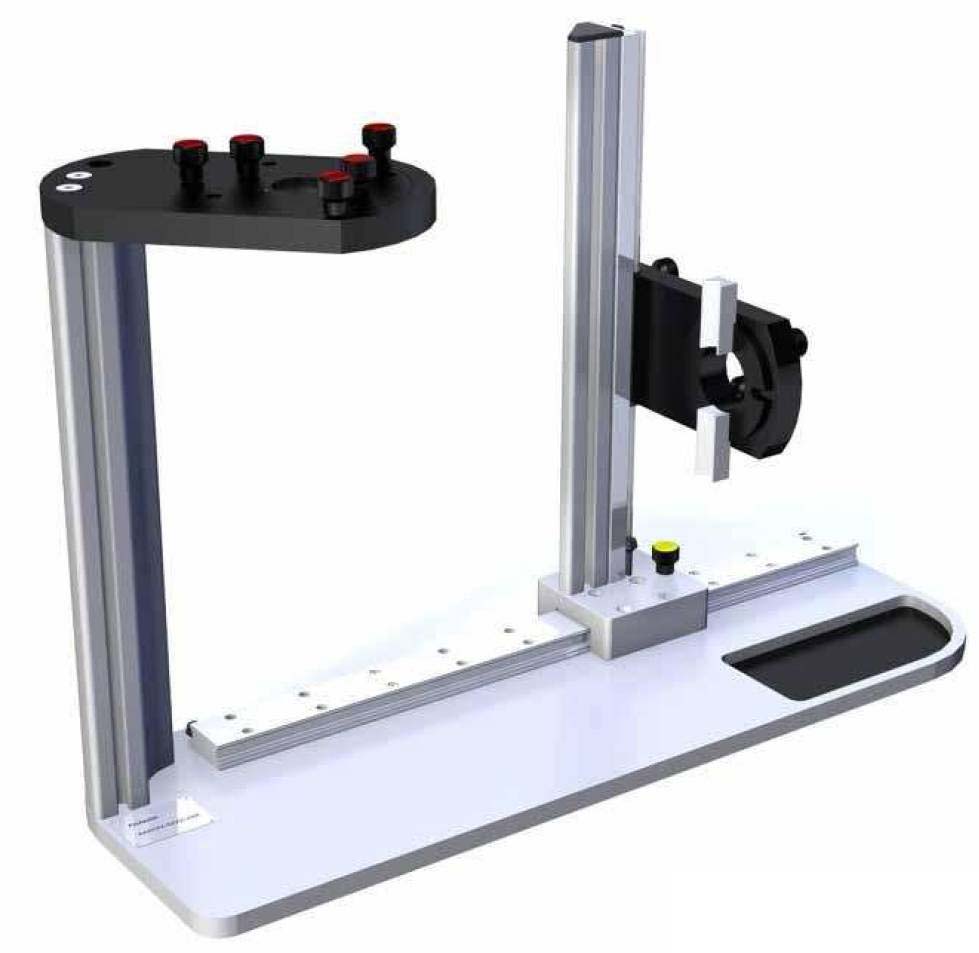

蔡司三坐标备件之测针角度调节FixAssist介绍

 　　蔡司三坐标备件测针经常会遇到组装或角度调节的问题，如何快速组装和调节测针呢？我们将通过一些例子来帮助你组装和轻松快速地调整你的蔡司三坐标探针系统。。

　　你需要以下工具来实现探针结构调整:

　　直径11和20毫米的钩扳手

　　Ø11x100毫米规格的不锈钢延长杆(以保持和调整立方体)

　　1.5-4毫米规格的六角扳手

　　2.5毫米规格，2 Nm扭矩的内六角扳手(用于调整吸盘螺丝)

　　始终牢记组装过程的每一个错误可能对您的测量结果的负面影响。因而需要在组装和调整探针系统过程中保持专注。另外拧紧测针的时候，使用不锈钢或者其他延长杆来保持探针系统，否则可能对您的测量结果的负面影响。

　　注意:

　　当调整蔡司三坐标探针系统的时候，不要使用原始测针，而是用测球直径比较大的旧测针，避免调整过程中对测针的影响(比如损坏)。原始的测针仅用于测量

　　下面我们将指引您如何组装调整探针系统

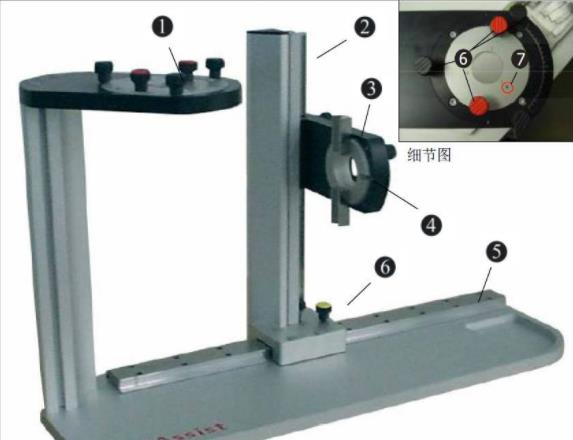

　　1. 总览

　　① 吸盘保持架

　　② 垂直导轨

　　③ 棱镜

　　④ 定心辅助

　　⑤ 水平导轨

　　⑥ 夹紧螺丝: 黑色:角度设置;红色:吸盘夹;

　　黄色:垂直和水平夹

　　⑦ “-X”轴方向索引销

　　2.FixAssist进行探针组装设置

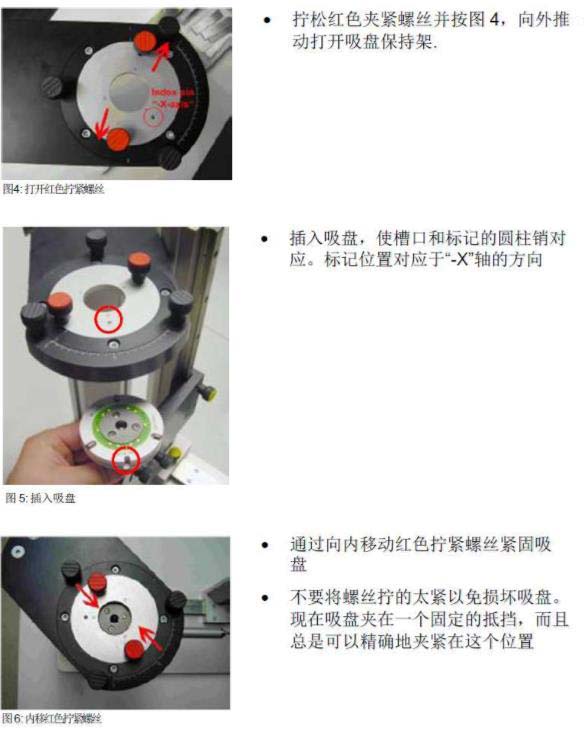

　　2.1 探针吸盘调整

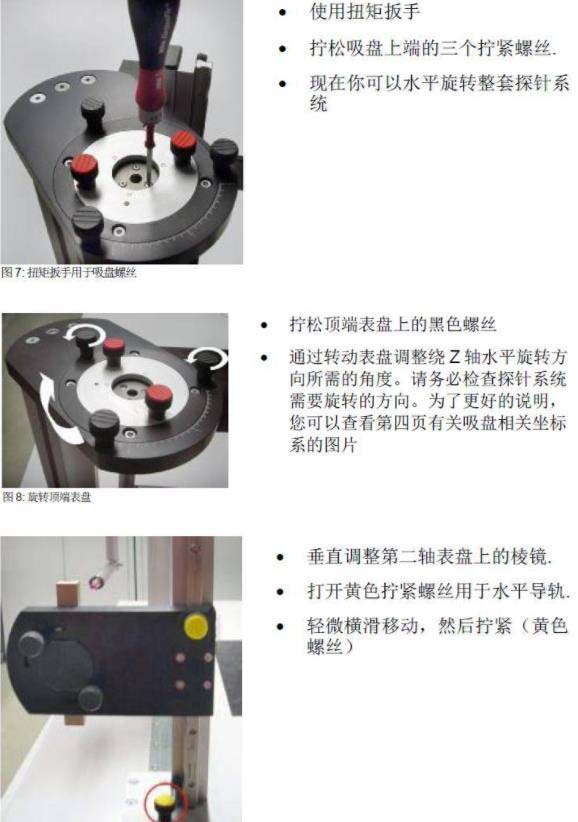

　　2.2 调整绕Z轴的旋转角

　　3.调整第二个角度

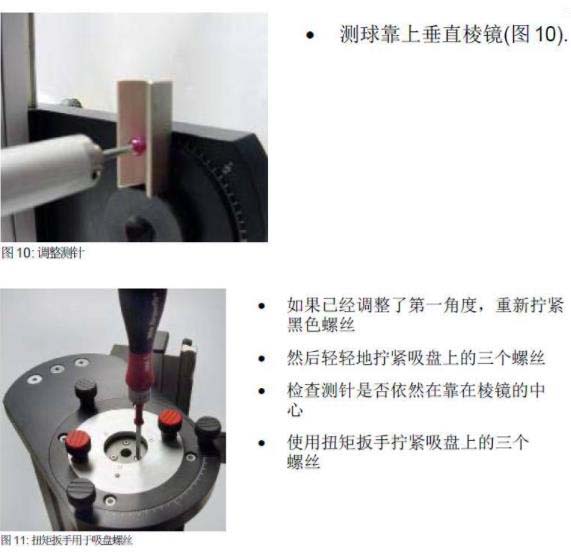

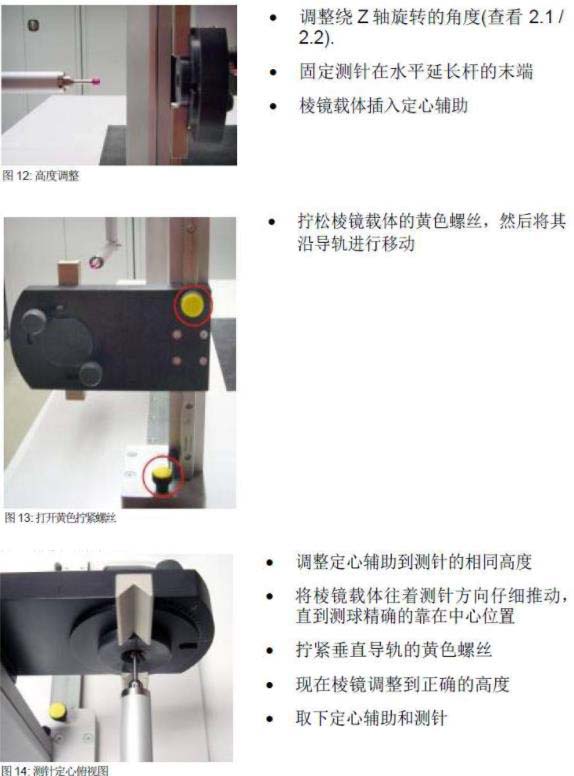

　　3.1调整棱镜高度

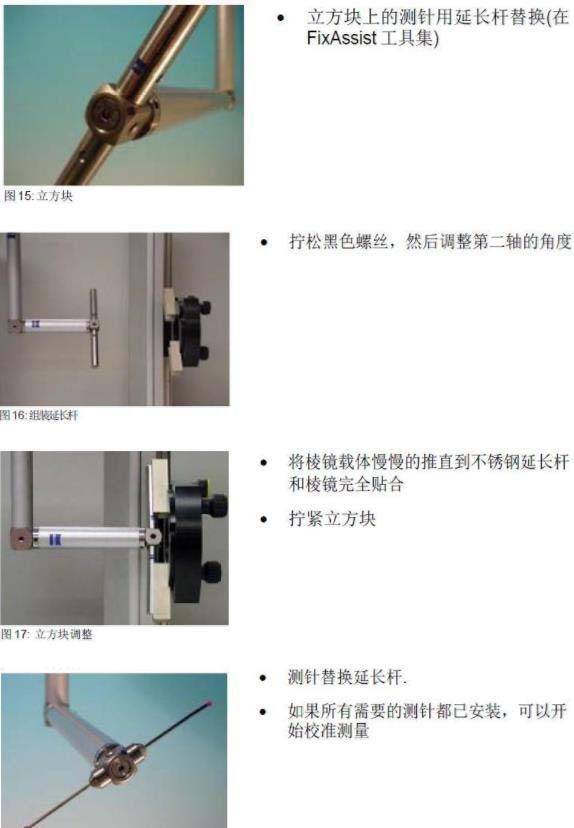

　　3.2 调整第二坐标轴(结合立方块和螺丝)

　　4. 保养

　　FixAssist 一般不需要特别保养。但需要确保导轨保持情急。如果导轨不再良好运行，你可以使用合适的润滑剂

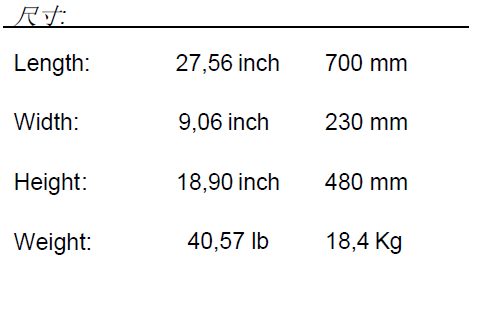

　　5. 技术参数
