蔡司三坐标测量机的控制系统详解二

三、测量进给控制

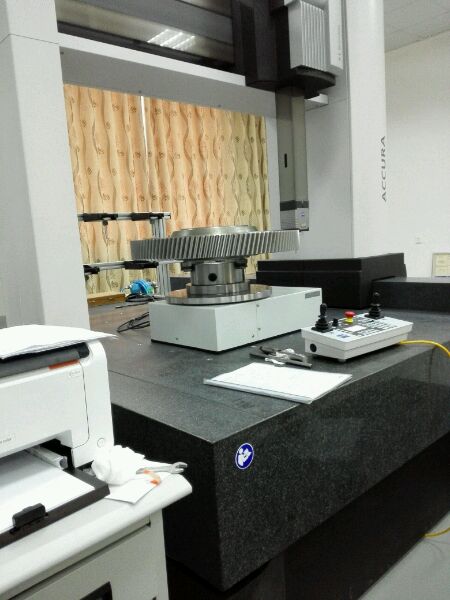

手动型以外的蔡司三坐标测量机是通过操纵杆或CNC程序对伺服电机进行速度控制，以此来控制测头和测量工作台按设定的轨迹作相对运动，从而实现对工件的测量。蔡司三坐标测量机的测量进给与数控机床的加工进给基本相同，但其对运动精度、运动平稳性及响应速度的要求更高。蔡司三坐标测量机的运动控制包括单轴伺服控制和多轴联动控制。单轴伺服控制较为简单，各轴的运动控制由各自的单轴伺服控制器完成。但当要求测头在三维空间按预定的轨迹相对于工件运动时，则需要CPU控制三轴按一定的算法联动来实现测头的空间运动，这样的控制由上述单轴伺服控制及插补器共同完成。在蔡司三坐标测量机控制系统中，插补器由CPU程序控制来实现。根据设定的轨迹，CPU不断地向三轴伺服控制系统提供坐标轴的位置命令，单轴伺服控制系统则不断地跟踪，从而使测头一步一步地从起始点向终点运动。

四、控制系统的通信

控制系统的通信包括内通信和外通信。内通信是指主计算机与控制系统两者之间相互传送命令、参数、状态与数据等，这些是通过联接主计算机与控制系统的通信总线实现的。外通信则是指当CMM作为FMS系统或CIMS系统中的组成部分时，控制系统与其它设备间的通信。目前用于坐标测量机通信的主要有串行RS－232标准与并行IEEE－488标准。
