工欲善其事必先利其器,接触式三坐标的“器”就是测针等附件。蔡司三坐标配件种类很多,这篇文章着重介绍附件测针的相关知识。
测针知识
1. 测针尺寸标识说明
选择或者购买测针,需要清楚需要什么样的测针。我们需要了解关于测针的一些标识。
DG:M5规格测针 11mm;M3规格测针 5mm
DK:测球直径大小
L:测针总长度(从接触端面到测球的距离)
ML:测针有效长度(测针实际较大工作范围)
MLE:测针有效长度(针对阶梯型测针,常见于测球直径小于1mm的测针)
DS:测杆直径(DS一定小于DK,具体参详探针规格)
DSE:测杆直径(DSE一定小于DK,具体参详探针规格)
注:实际使用中比较关注的四个参数DG,DK,L和ML。
下面对于DK,L和ML之间的相互联系进行简单说明

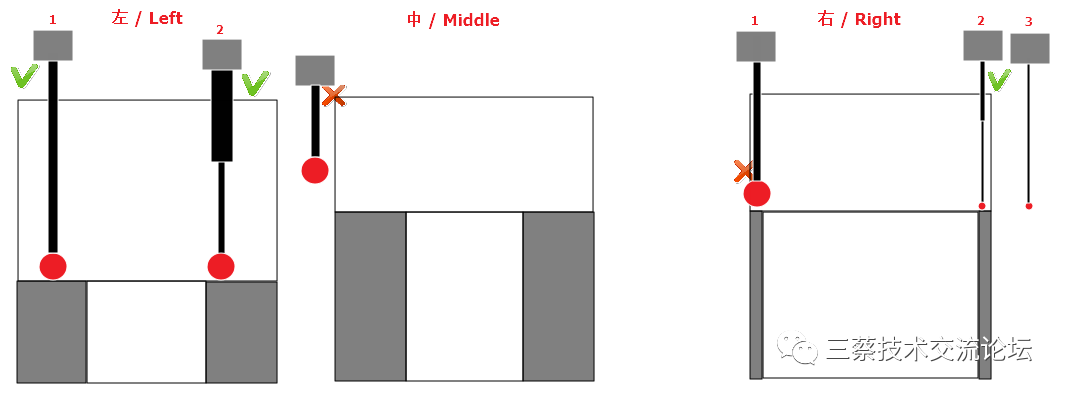

如下左图和中图,中图中测针选择不合适,导致测量干涉。
具体原因:DK大小可以的,但是L或者ML选择不合适造成
方法:选择ML较长的测针(下左图“1”测针图示)或者选择L较长的测针
如下右图,“1”测针不合适
具体原因:测针长度充分,但是DK过大导致干涉
方法:选择满足要求,直径较小的测针当直径较小时,如条件允许(不干涉),选择阶梯型测针更好
2. 常见的测针类型
栓连接结构
杯连接结构
注:如探针脱落,请购买新的测针
