蔡司三坐标针对高功率柴油发电机大型曲轴的质量解决方案

 　　随着AI算力和数据中心规模加速扩张，高功率柴油发电机成为AIDC(人工智能数据中心)机房的重要备用电源。设备大型化、长期稳定运行等需求，让制造端必须把质量关口前移才能制造出可追溯、可验证的设备。在一台大型柴油发电机里，有两个部件往往最能体现“质控难度”：曲轴与曲轴箱壳体。前者决定动力输出的稳定性，后者决定装配基准与孔系一致性——任何细小偏差，都可能在装配与运行中被放大。

　　曲轴　几何精度是关键

　　曲轴是将活塞往复运动转换为旋转动力的核心部件之一，它的几何精度会影响振动、热应力分布与疲劳风险，也会影响连杆、主轴承等关键部件的磨损节奏：

　　机组输出稳定性

　　曲轴几何误差会导致振动、热应力集中和疲劳裂纹。

　　整机寿命与维护成本

　　曲轴圆度、同轴度、跳动等稍有偏差，都会放大到连杆、主轴承等关键部件，导致早期磨损。

　　数据中心备用电源安全性

　　数据中心对柴发的启动可靠性要求极高，曲轴必须具备长期高载运行能力。

　　在制造与检测层面，曲轴通常会遇到这些“硬要求”：

　　工件很长

　　长度可达2.5m甚至更长，需要稳定测量能力;

　　形位要求高

　　例如圆度要求可到<0.01mm;

　　特征多且关联

　　轴颈圆度/圆柱度/同轴度、相位角、油孔位置等需要多基准关联测量;

　　节拍要可控

　　在大尺寸条件下仍需完成上百项特征检测，且长测针/多探针组合带来精度挑战。

　　针对大型曲轴的蔡司三坐标质量解决方案

　　▲ 蔡司三坐标ZEISS PRISMO

　　▲ 蔡司三坐标测量机ZEISS MMZ 1 table

　　蔡司三坐标测量机ZEISS PRISMO以及ZEISS MMZ 1 table支持2.5米以上超长曲轴测量，稳定的机械结构与低温漂特性，适合重载、大尺寸工件，搭配主动式测头VAST gold适配复杂探针架构与长测针，可确保测量的高精度。

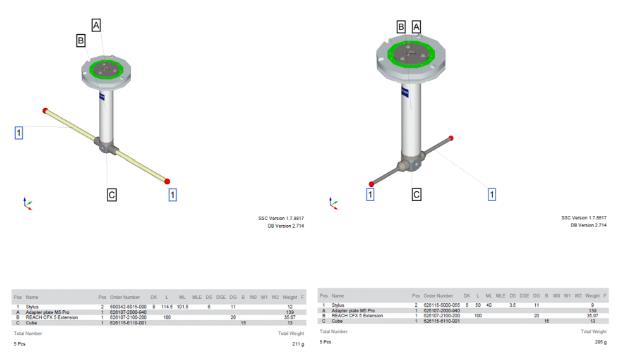

　　▲ 主动式扫描测头VAST gold测力可调，测杆弯曲恒定，对圆度、圆柱度等形位误差的检测精度远高于触发式及被动测头，适合高精度圆度<0.01 mm的曲轴要求。
